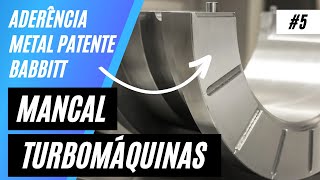

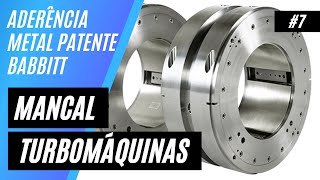

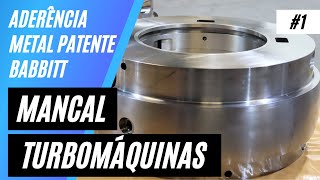

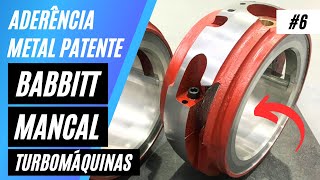

Como é testada e garantida a aderência do metal patente (babbitt) no casquilho de aço?

A aderência entre a liga babbitt (geralmente ASTM B23 Gr. 2) e o corpo de aço é inspecionada por ensaio de ultrassom (NDT) segundo a norma ISO 4386-1 e inspeção por líquido penetrante nas bordas. Uma fundição de excelência deve comprovar mais de 85% a 90% de união metalúrgica contínua para suportar carregamentos dinâmicos sem delaminação.

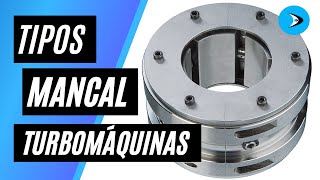

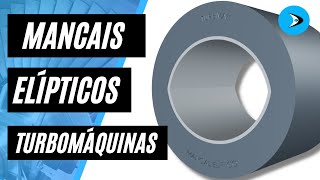

Qual a diferença entre mancal de folga fixa e mancal de sapatas oscilantes (tilting-pad)?

Mancais fixos (cilíndricos ou elípticos) são simples e confiáveis para velocidades moderadas, mas podem induzir vibração por redemoinho de óleo (oil whirl / whip). Os mancais de sapatas oscilantes (tilting-pad) pivotam livremente de acordo com a pressão do rotor, gerando cunhas hidrodinâmicas independentes que eliminam forças transversais desestabilizadoras em turbinas de alta rotação.

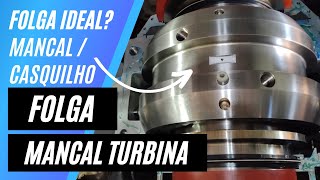

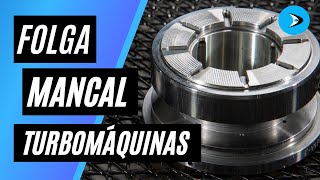

Quais folgas diametrais são recomendadas para mancais radiais de turbinas a vapor?

O padrão de projeto costuma exigir de 0,0010 a 0,0015 mm de folga diametral por milímetro de diâmetro de munhão (aproximadamente 1,0 a 1,5 milésimos de polegada por polegada de eixo). Folgas insuficientes causam superaquecimento e atrito viscoso; folgas excessivas geram chicoteamento de óleo e amplitudes perigosas de vibração.

HomeSoluções

Mancal de Turbomáquinas

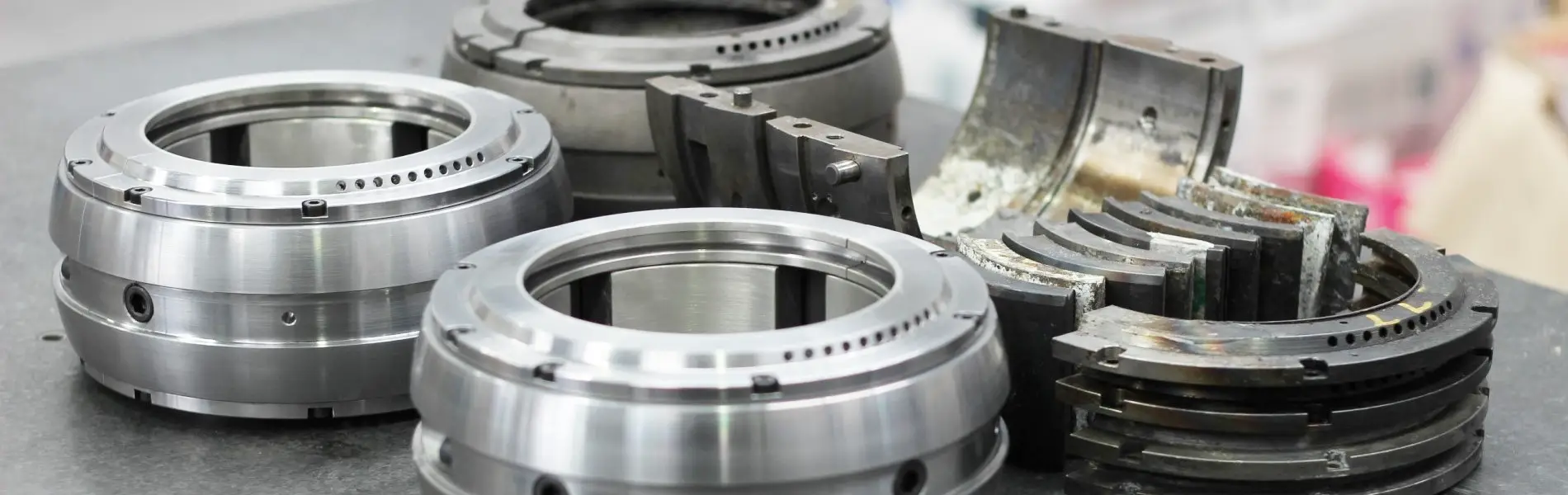

Mancais de Turbomáquinas

ESPECIALISTAS EM RECUPERAÇÃO E FABRICAÇÃO

A principal função do mancal é sustentar o rotor e acomodar os esforços mecânicos. Sua seleção e manutenção são críticas para a confiabilidade operacional do seu gerador, redutor, soprador ou bomba.

Falar com Especialista no WhatsApp

Engenharia de Confiabilidade

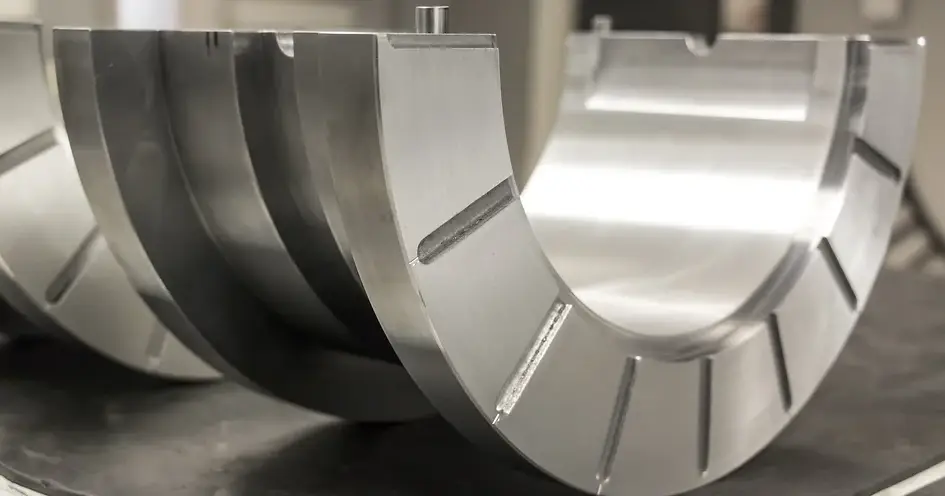

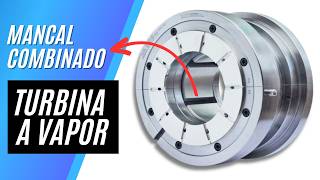

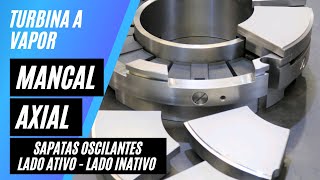

Os mancais radiais e axiais garantem a rotação suave da sua máquina.

A evolução dos mancais acompanha o aumento de potência e rotação das máquinas. Eles distribuem os esforços mecânicos gerados durante a operação, fundamentais para evitar vibrações e desalinhamentos críticos.

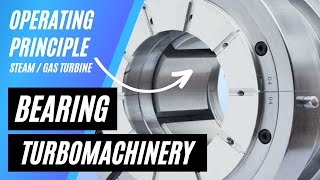

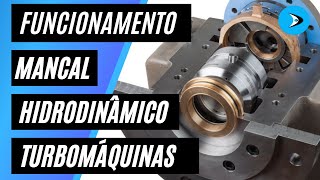

"Os mancais hidrodinâmicos de turbinas a vapor utilizam uma fina película de óleo que afasta o eixo do mancal da turbina. É devido à incompressibilidade do óleo que sua máquina gira sem atrito fatal."

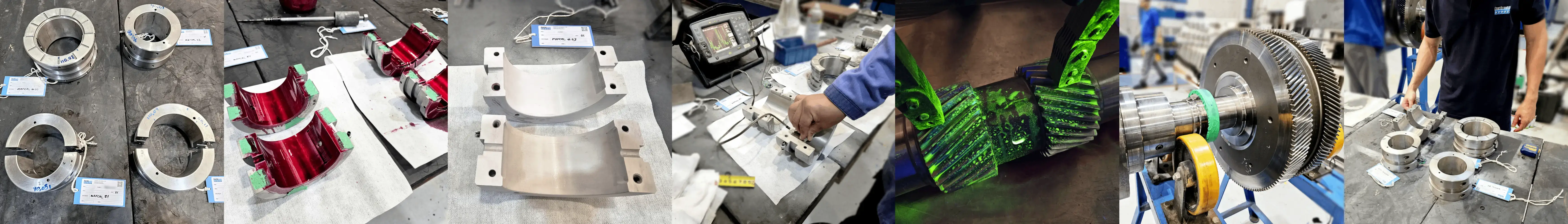

Peritagem de Mancais

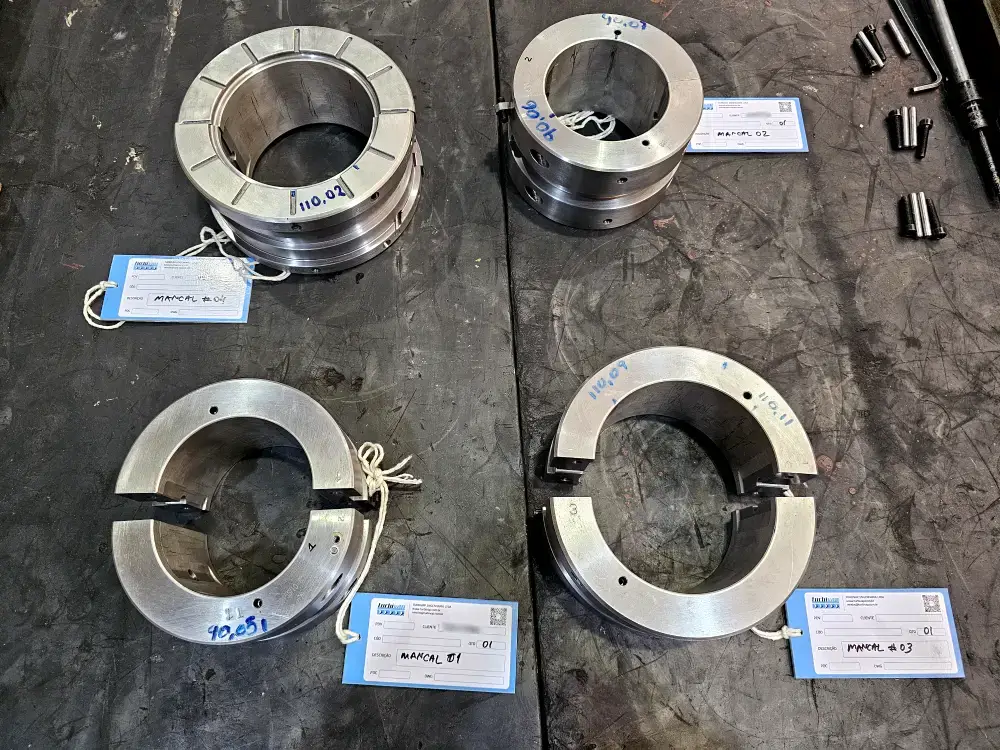

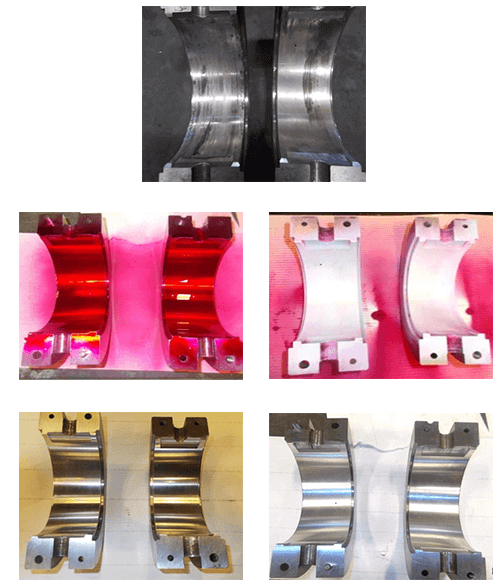

Inspeção visual, análise dimensional, medição de folgas e geometria para identificar desgastes, defeitos de fabricação ou falhas operacionais em casquilhos Babbitt.

Ensaios Não Destrutíveis (END)

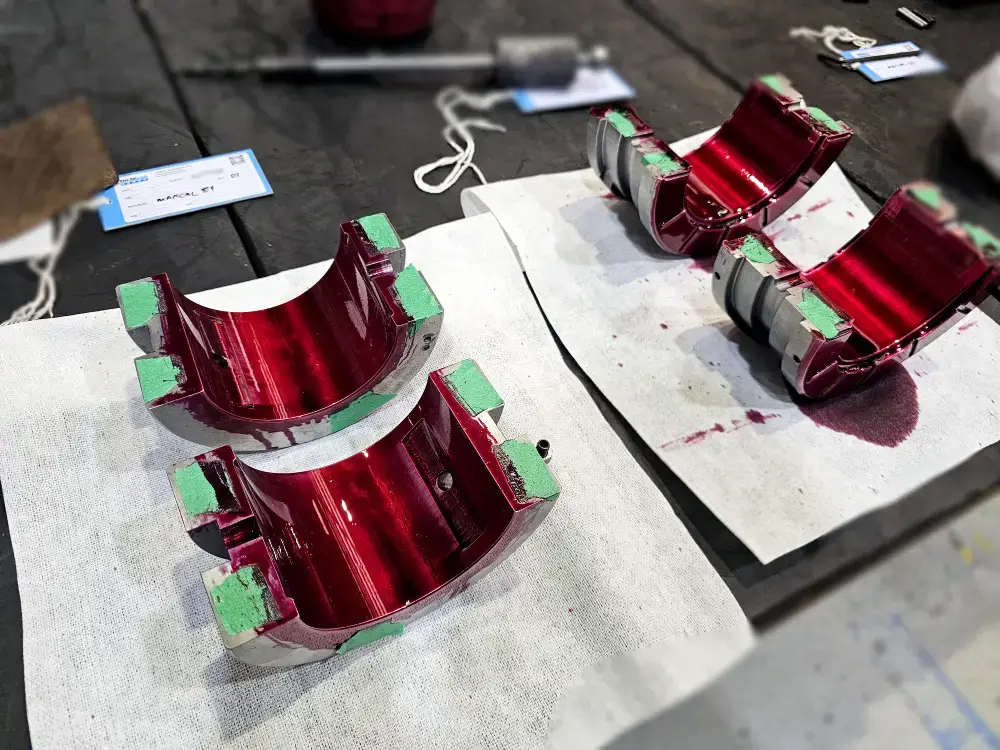

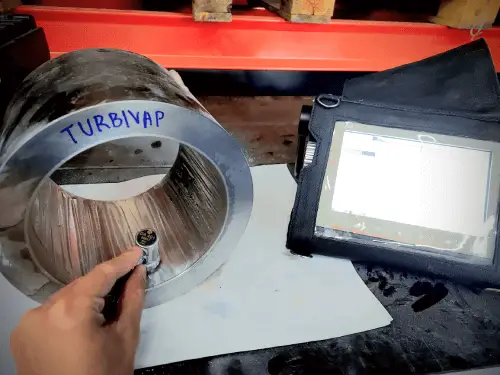

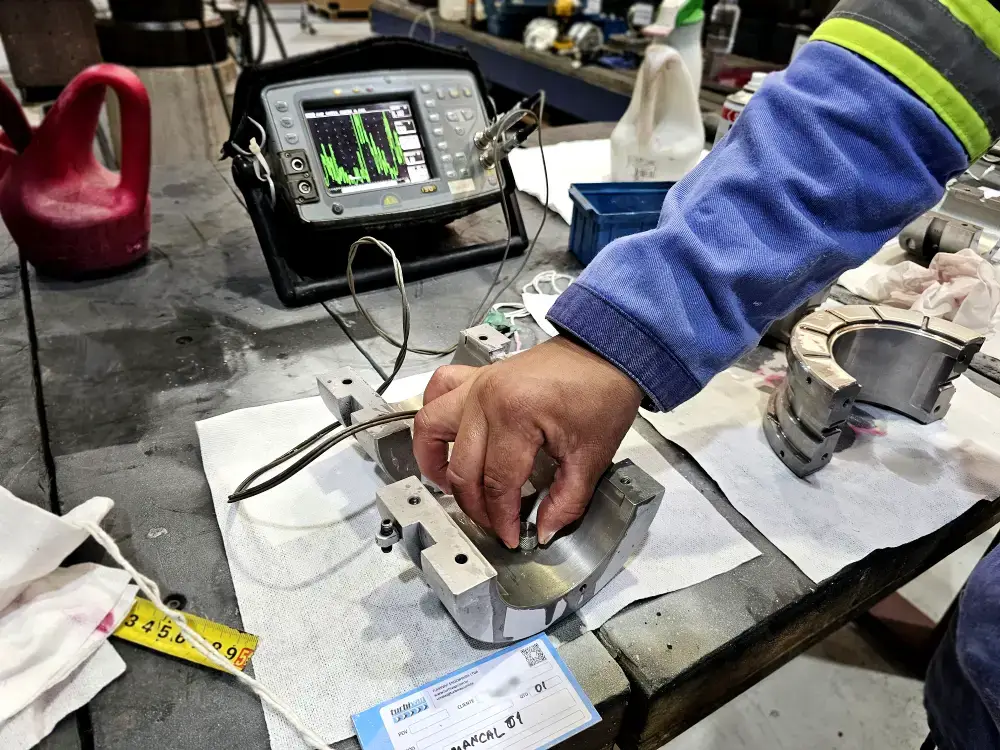

Ultrassom e líquido penetrante para atestar a qualidade da aderência do metal patente, inspecionando descontinuidades, trincas e poros que previnem falhas catastróficas.

Fornecimento e Recuperação

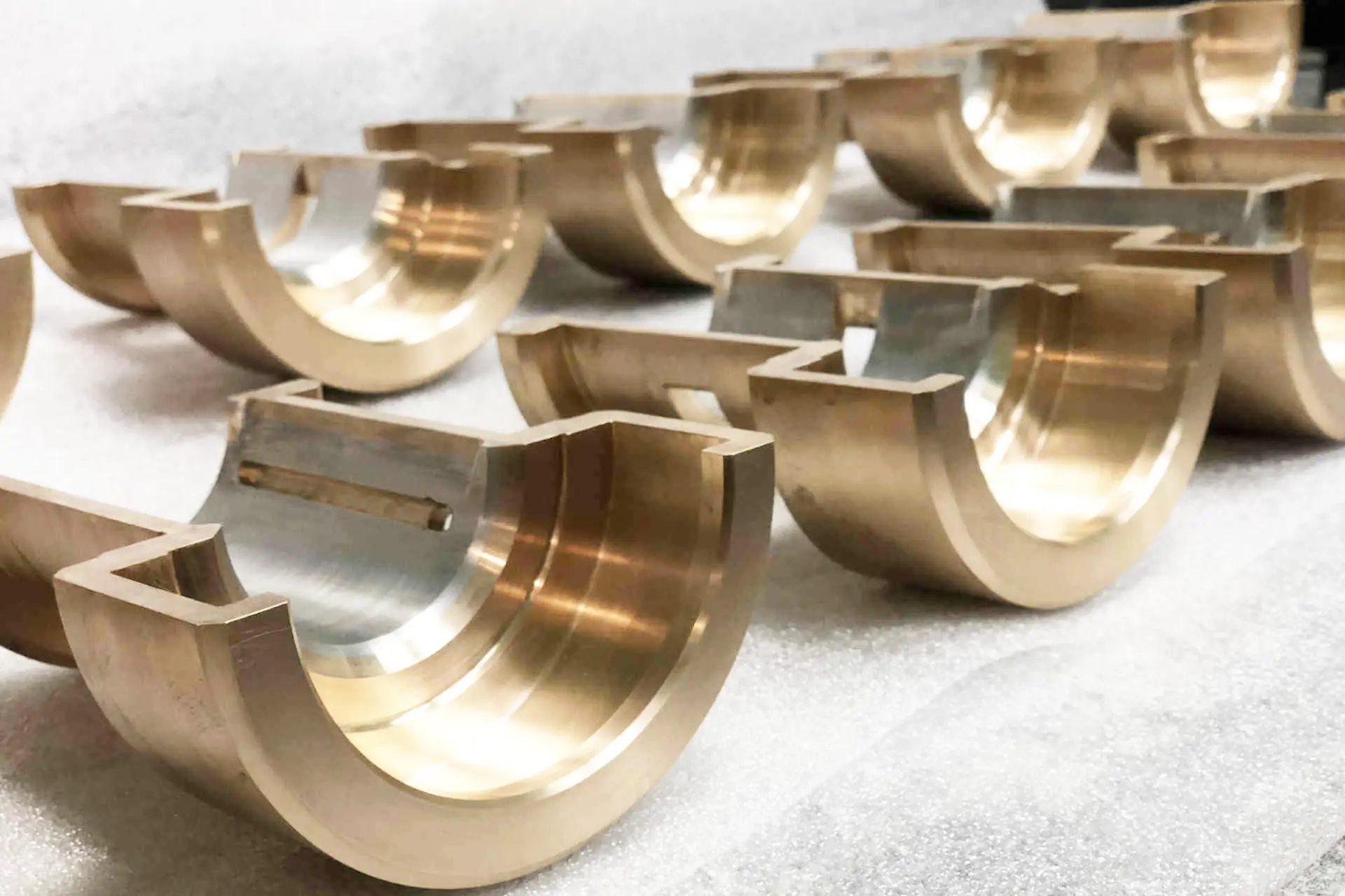

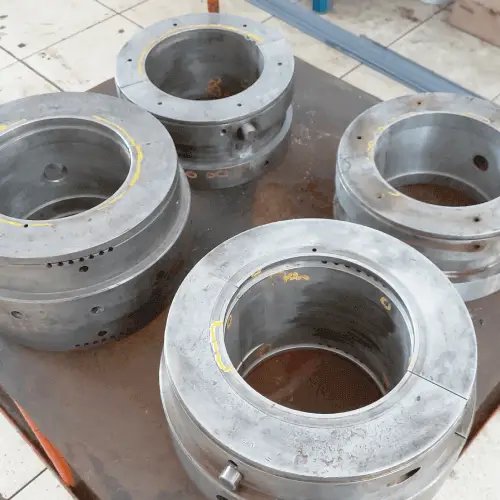

Aquisição de novos mancais ou recondicionamento (Metal Patente) restaurando as condições originais, prolongando a vida útil e reduzindo o tempo de inatividade.

Cilíndrico vs Tilting Pad

Entenda como as instabilidades ocorrem e por que o design do mancal afeta diretamente a performance.

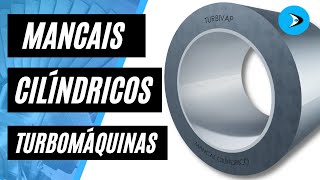

Mancais Cilíndricos

O tipo mais básico, porém suscetível a instabilidades dinâmicas:

▸ Turbilhonamento de óleo (Chicoteamento): A película tem dificuldade em manter o eixo centrado em altas velocidades.
▸ Riscos: Vibrações severas, desgaste prematuro das peças e falha catastrófica da turbomáquina.

Mancais de Sapatas (Tilting Pad)

A solução definitiva de alta performance para controle de vibração:

▸ Mancais multilobulares ou de sapatas oscilantes eliminam os problemas de chicoteamento de óleo.
▸ Proporcionam máxima estabilidade rotor-dinâmica, sendo os mais recomendados para turbinas e geradores críticos.
